现代实验室对于实验室与研究布局一般有三种形式：内涵型、毗连型和分离型，通常检测实验室并不会设置专门的研究室，但如需设置，可参考如下形式。

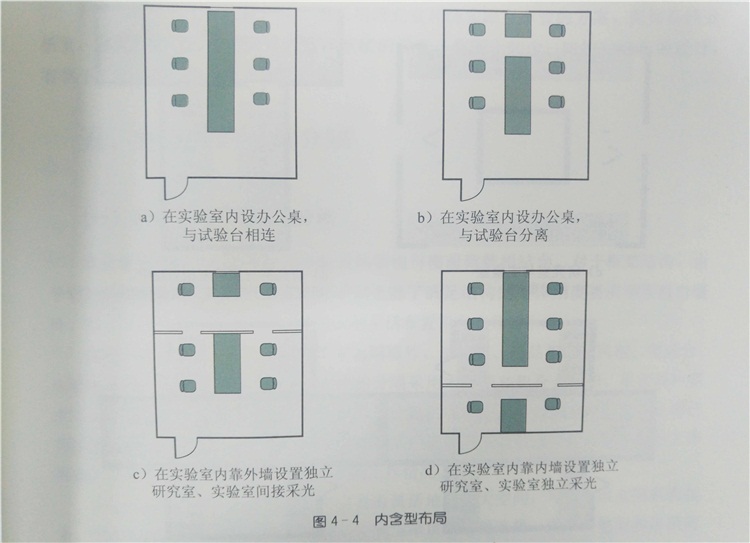

　　1、内含型

　　实验室与研究室在一个房间内，即在实验室里设置办公桌面积或研究室。这种形式实验室与研究室联系方便，实验室进深比较大，节约用地，管道布置较为经济，但实验室对研究室有一定的影响。（见下图4-4）

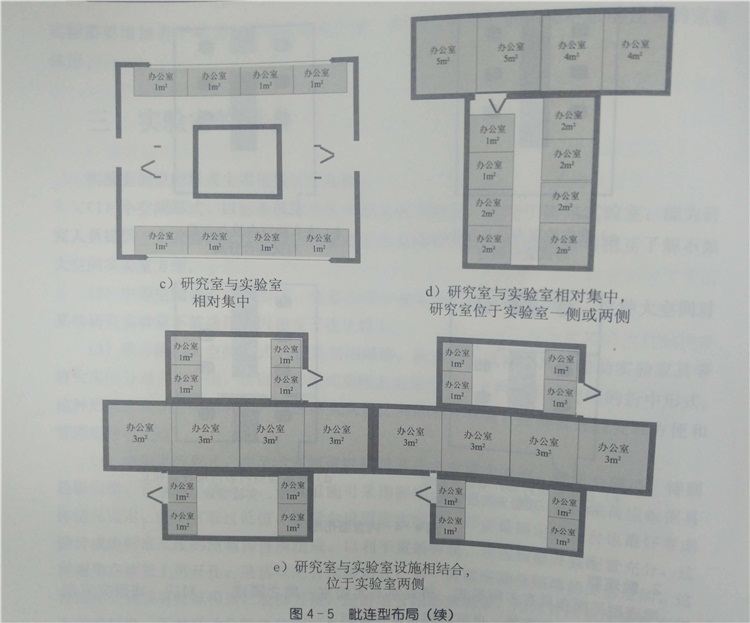

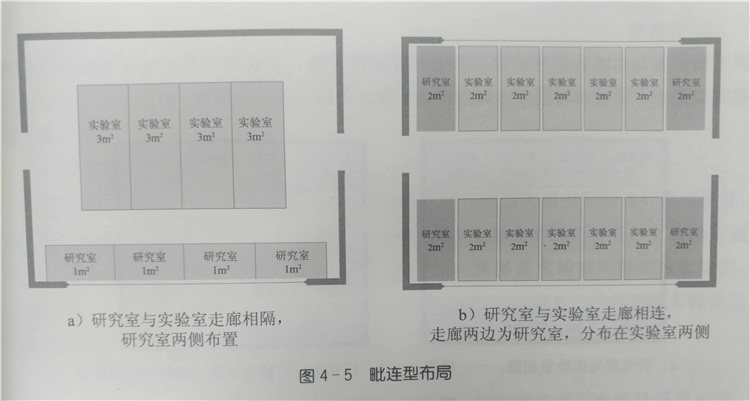

　　2、毗连型

　　毗连型平面布局有多种形式。研究室与实验室一廊之间或一一对应，或研究室沿大空间实验室的一侧布置，也可两侧布置（见下图4-5）

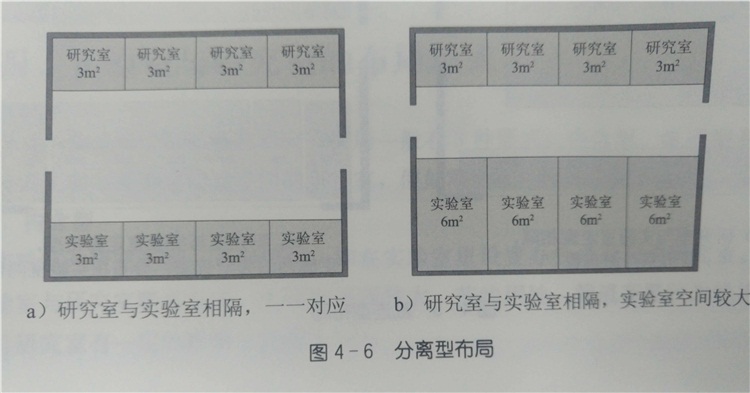

　　3、分离型

　　研究室与实验室分开布置，管道布置经济合理，实验室对研究室影响较小。但有些布局形式，实验室与研究室离得较远，联系不够方便（见下图4-6）.

　　有些实验室温度要求较严格，则采用研究室环绕实验室布置的方案，例如高纯分析室，其优点为有利于实验室的空调系统的设置，有利于防尘、防护和屏蔽的设计，有利于研究室在外围得到自然采光等。
